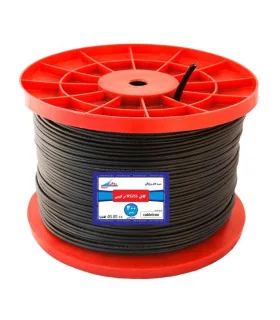

کابل کواکسیال RG58 سیما TC/TC تمام مس قلع اندود
کابل کواکسیال RG58 سیما TC/TC تمام مس قلع اندود
ساختار کابل کواکسیال RG58
هادی مرکزی
کابل RG58 دارای یک هادی افشان مس قلع اندود شده می باشد.
دی الکتریک
دی الکتریک یک دی الکتریک پلی اتیلن جامد با چگالی کم با قطر کلی 0.116 اینچ (2.9 میلی متر) و ثابت دی الکتریک 2.3 است.
شیلد
کابل کواکسی RG58 دارای یک محافظ مسی بافته شده با پوشش کلی تقریباً 94? است.
روکش کابل
ژاکت بیرونی کابل کواکسیال اکسترود شده و پلی وینیل کلرید (PVC) مقاوم در برابر سایش است. ضخامت روکش کابل تقریباً 0.03 اینچ و قطر خارجی کابل 0.195 اینچ است
کاربرد کابل RG58
از کاربردهای اصلی کابل کواکسیال RG58 می توان به موارد زیر اشاره کرد:
برای آنتن های انتقال رادیویی خط دید HF و VHF
همچنین برای تجهیزات پخش، تجهیزات الکترونیکی و دوربین مدار بسته استفاده می شود
کابل RG58 از اترنت 10Base2 پشتیبانی می کند.
سایر کابل های کواکسیال 50 اهم
کابل به اصطلاح 50 اهم دارای امپدانس مشخصه 50 اهم است. این با امپدانس DC متفاوت است، و مهم است که کابل کواکسیال را با تجهیزاتی با همان امپدانس مشخصه مطابقت دهید. کابل های کواکسیال مشابه RG58 عبارتند از M17/28-RG58، RG8 و RG223.
کابل M17/28-RG58
این یک نسخه با مشخصات نظامی RG58 است که مطابق با استانداردهای نظامی دقیق ساخته شده است. M17/28-RG58 مانند RG58 استاندارد است با این تفاوت که از یک هادی مسی قلع دار استفاده می کند و هادی بیرونی یک نوار مسی 36 AWG است. کابل کواکسیال مشخصات نظامی باید دارای مشخصات دقیق باشد.
کابل کواکسیال RG8
کابل کواکسیال RG8 به طور قابل توجهی سنگین تر از RG58 است. این کابل دارای یک هادی رشته ای 21 AWG، دی الکتریک ضخیم تر، و محافظ ساخته شده از مس نرم آنیل شده است. قطر کلی کابل RG8 0.285 اینچ (7.2 میلی متر) است. کابل RG8 دارای ولتاژ نامی 4000 ولت و مشخصه میرایی کمتر از کابل RG58 است.
کابل کواکسیال RG223.
کابل کواکسیال RG223 ابعادی مشابه کواکسیال RG58 دارد. از یک هادی مسی جامد با پوشش نقره 20 AWG و یک لایه دی الکتریک کمی ضخیم تر استفاده می کند. تفاوت اصلی این است که کابل کواکسیال RG223 دارای محافظ دوگانه است. این تداخل و از دست دادن سیگنال را کاهش می دهد اما منجر به خواص تضعیف کمی ضعیف تر در فرکانس های بالا می شود.
اتصالات RG58
کانکتورهای معمولی RG58 مانند کانکتورهای BNC، کانکتورهای پیچی TNC با مشخصات پایین و کانکتورهای پیچی مقاوم FME برای کاربردهای خودروسازی می باشند.
مشخصات فنی کابل کواکسیال RG58
هادی مرکزی: هادی مسی آنیل شده افشان تمام مس قلع اندود شده
دی الکتریک: عایق دی الکتریک پلی اتیلن کم چگالی با ثابت دی الکتریک 2.3 و قطر 0.116 اینچ (2.9 میلی متر)
شیلد: شیلد بافته شده مس قلع اندود با پوشش تقریباً 94?
روکش: روکش پی وی سی
امپدانس مشخصه: 50 اهم
مقاومت DC کابل: 10.5 اهم در هر 1000 فوت
ظرفیت خازنی: 29 پیکوفاراد در هر فوت
حداکثر دما: 60 درجه سانتیگراد
حداکثر ولتاژ: 1900 ولت
میرایی در 900 مگاهرتز: تقریباً 13 دسی بل بر فوت
تضعیف در 4000 مگاهرتز: تقریبا 60 دسی بل بر فوت
