جدول سیم و کابل مسی یا آلومینیومی بر اساس طول مسیر و جریان مجاز کابل

انتخاب صحیح سیم و کابل یکی از مهم‌ترین مراحل در اجرای تأسیسات برق ساختمان، پروژه‌های صنعتی، کارگاه‌ها و سیستم‌های انتقال انرژی است. انتخاب کابل تنها بر اساس توان مصرف‌کننده یا آمپراژ انجام نمی‌شود؛ بلکه عواملی مانند ولتاژ، نوع بار، طول مسیر، روش نصب، افت ولتاژ مجاز، جنس هادی و شرایط محیطی نیز باید در نظر گرفته شوند.

در این راهنما، روش محاسبه جریان مصرفی و انتخاب تقریبی سطح مقطع سیم و کابل را بررسی می‌کنیم و توضیح می‌دهیم چگونه با در نظر گرفتن جریان، مسافت و جنس هادی، کابل مناسب‌تری انتخاب کنیم.

محاسبه جریان سیم و کابل چگونه انجام می‌شود؟

اولین مرحله برای انتخاب سیم یا کابل، مشخص کردن جریان مصرفی است. جریان نشان می‌دهد چه مقدار جریان الکتریکی از هادی عبور خواهد کرد و یکی از مهم‌ترین پارامترها برای تعیین سطح مقطع کابل محسوب می‌شود.

در یک مدار تک‌فاز ساده که ضریب توان را برابر یا نزدیک به یک در نظر بگیریم، جریان از رابطه زیر به دست می‌آید:

برای مثال، اگر یک مصرف‌کننده تک‌فاز دارای توان ۳۶۰۰ وات و ولتاژ کاری ۲۲۰ ولت باشد:

بنابراین جریان تقریبی این مصرف‌کننده حدود ۱۶٫۴ آمپر خواهد بود.

محاسبه جریان در مصرف‌کننده‌های واقعی

رابطه توان تقسیم بر ولتاژ برای یک محاسبه ساده و اولیه مناسب است؛ اما همه مصرف‌کننده‌ها شرایط یکسانی ندارند. در موتورهای الکتریکی، پمپ‌ها، کمپرسورها، تجهیزات صنعتی و بسیاری از بارهای AC باید ضریب توان نیز در محاسبه لحاظ شود.

برای بار تک‌فاز AC می‌توان از رابطه تقریبی زیر استفاده کرد:

در بارهای سه‌فاز نیز رابطه متفاوت است و برای محاسبه جریان تقریبی می‌توان از فرمول زیر استفاده کرد:

به همین دلیل، هنگام انتخاب کابل برای یک موتور یا تجهیزات صنعتی، بهتر است مشخصات درج‌شده روی پلاک دستگاه و اطلاعات فنی سازنده مورد استفاده قرار گیرد.

چرا طول مسیر کابل اهمیت دارد؟

پس از محاسبه جریان، باید فاصله بین منبع تغذیه و مصرف‌کننده را مشخص کنید. طول مسیر کابل تأثیر مستقیمی بر افت ولتاژ دارد.

هرچه طول کابل بیشتر شود، مقاومت الکتریکی مسیر نیز اهمیت بیشتری پیدا می‌کند و در نتیجه بخشی از ولتاژ در طول کابل افت خواهد کرد. اگر افت ولتاژ بیش از مقدار قابل قبول باشد، ممکن است تجهیزات به‌درستی کار نکنند یا عملکرد آنها کاهش پیدا کند.

به همین دلیل ممکن است کابلی که برای یک جریان مشخص در مسیر کوتاه مناسب است، در یک مسیر بسیار طولانی نیاز به سطح مقطع بزرگ‌تری داشته باشد.

مراحل انتخاب سطح مقطع سیم و کابل

برای انتخاب اولیه کابل می‌توانید مراحل زیر را دنبال کنید:

1. توان مصرف‌کننده را مشخص کنید.
2. ولتاژ کاری مدار را مشخص کنید.
3. تک‌فاز یا سه‌فاز بودن سیستم را مشخص کنید.
4. جریان مصرفی را محاسبه کنید.
5. طول مسیر کابل را اندازه‌گیری کنید.
6. روش نصب کابل را مشخص کنید.
7. افت ولتاژ مجاز را بررسی کنید.
8. سطح مقطع مناسب را از جدول‌ها و محاسبات انتخاب کنید.
9. جنس هادی، یعنی مسی یا آلومینیومی بودن کابل را مشخص کنید.
10. در نهایت جریان مجاز کابل را با شرایط واقعی نصب تطبیق دهید.

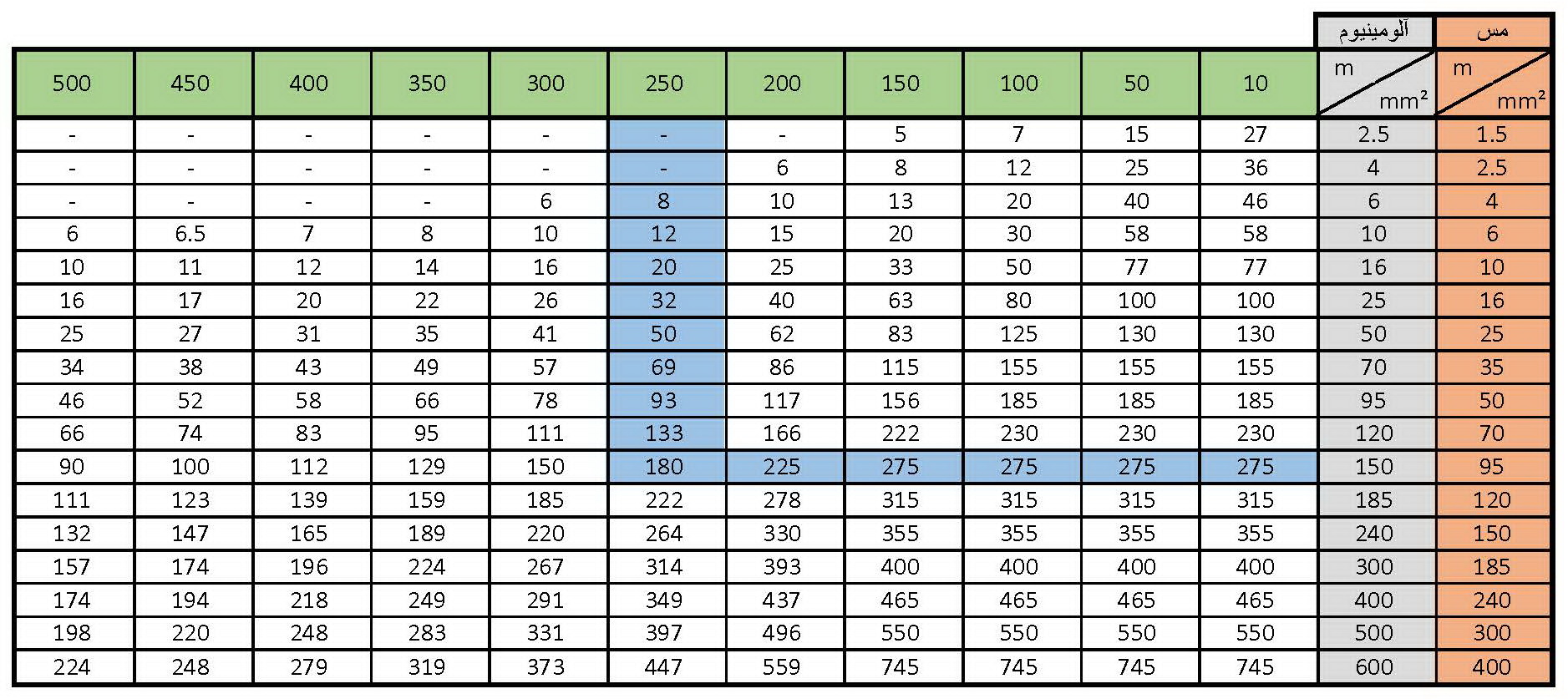

جدول تقریبی انتخاب کابل بر اساس جریان و مسافت

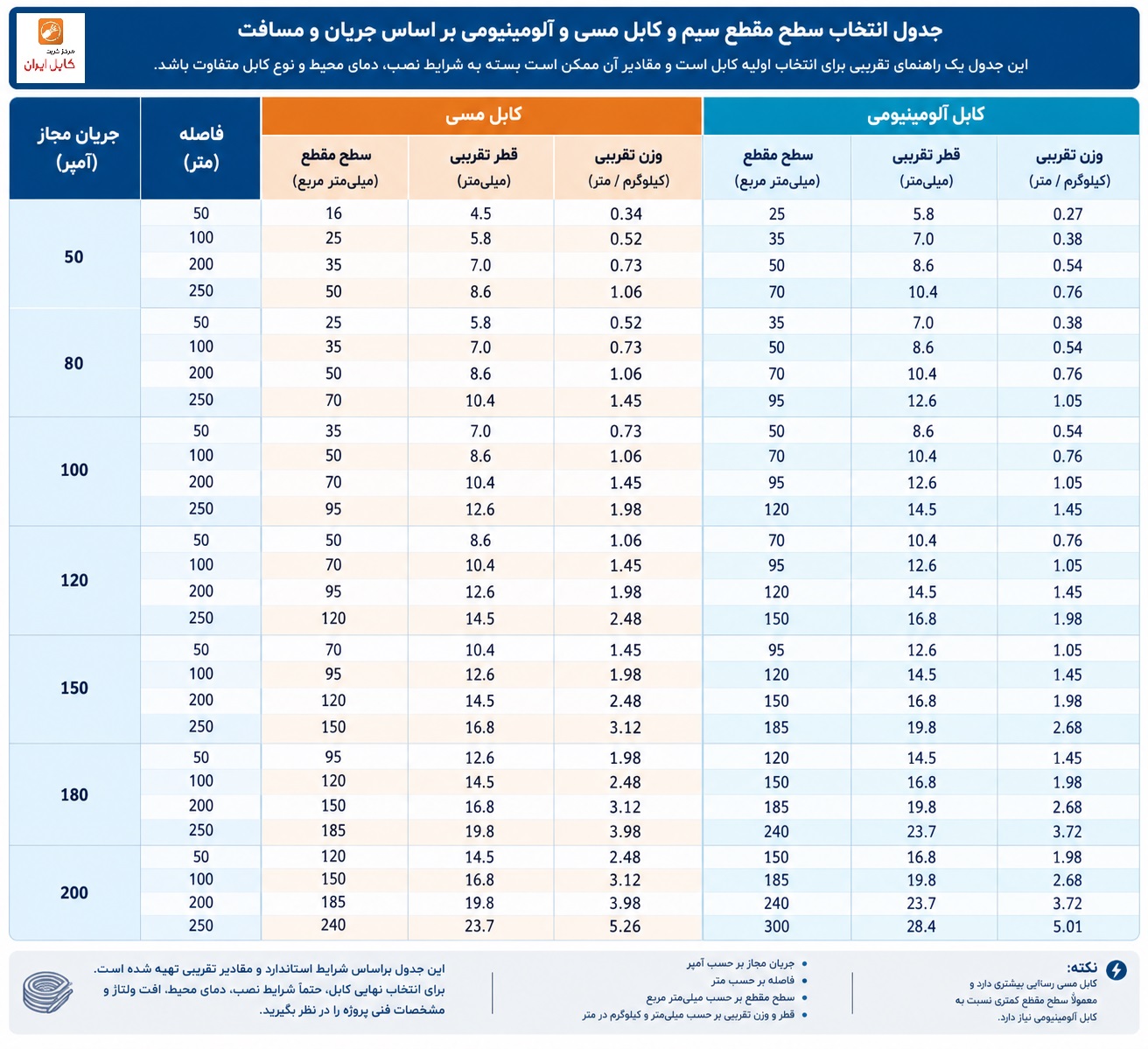

جدول زیر برای یک برآورد اولیه از سطح مقطع کابل‌های مسی و آلومینیومی بر اساس جریان مصرفی و طول مسیر کاربرد دارد. مقادیر جدول تقریبی هستند و جایگزین محاسبات مهندسی پروژه نمی‌شوند.

کابل مسی بهتر است یا آلومینیومی؟

در بسیاری از پروژه‌ها برای یک جریان و مسیر مشخص، امکان استفاده از کابل مسی یا آلومینیومی وجود دارد. انتخاب بین این دو به شرایط پروژه، هزینه، وزن، فضای نصب و الزامات فنی بستگی دارد.

آلومینیوم رسانایی کمتری نسبت به مس دارد؛ بنابراین برای انتقال جریان مشابه معمولاً به سطح مقطع بزرگ‌تری نیاز خواهد داشت. با این حال، وزن کمتر و قیمت مناسب‌تر آلومینیوم باعث شده است که در بسیاری از شبکه‌های توزیع و پروژه‌های انتقال انرژی مورد استفاده قرار گیرد.

مثال محاسبه کابل برای جریان ۱۸۰ آمپر و مسیر ۲۵۰ متر

فرض کنید فاصله منبع برق تا مصرف‌کننده حدود ۲۵۰ متر باشد و جریان مورد نیاز نیز حدود ۱۸۰ آمپر محاسبه شده باشد.

در این شرایط، با مراجعه به جدول تقریبی می‌توان گزینه‌هایی مانند کابل مسی با سطح مقطع ۹۵ میلی‌متر مربع یا کابل آلومینیومی با سطح مقطع ۱۵۰ میلی‌متر مربع را به عنوان گزینه‌های اولیه بررسی کرد.

عوامل مؤثر بر آمپراژ مجاز کابل

مقدار جریانی که یک کابل می‌تواند به‌صورت ایمن تحمل کند، فقط به سطح مقطع آن وابسته نیست. شرایط نصب می‌تواند ظرفیت جریان‌دهی کابل را تغییر دهد.

• جنس هادی: مس یا آلومینیوم بودن هادی بر مقاومت و ظرفیت جریان‌دهی تأثیر دارد.
• سطح مقطع: با افزایش سطح مقطع، ظرفیت عبور جریان کابل نیز معمولاً افزایش پیدا می‌کند.
• روش نصب: کابل در هوا، داخل لوله، سینی کابل یا داخل زمین شرایط حرارتی متفاوتی دارد.
• دمای محیط: افزایش دمای محیط می‌تواند ظرفیت جریان‌دهی مجاز کابل را کاهش دهد.
• تعداد کابل‌ها: قرار گرفتن چند کابل در کنار یکدیگر باعث افزایش گرما و تغییر شرایط مجاز بهره‌برداری می‌شود.
• نوع عایق: نوع عایق کابل و حداکثر دمای مجاز هادی بر انتخاب کابل تأثیرگذار است.
• طول مسیر: در مسیرهای طولانی، افت ولتاژ اهمیت بیشتری پیدا می‌کند.

افت ولتاژ در کابل چیست؟

افت ولتاژ به کاهش ولتاژ بین ابتدای کابل و انتهای آن گفته می‌شود. این پدیده به دلیل مقاومت الکتریکی هادی اتفاق می‌افتد و مقدار آن با طول مسیر، جریان عبوری و مقاومت هادی ارتباط دارد.

هرچه طول کابل افزایش پیدا کند، اهمیت افت ولتاژ بیشتر می‌شود. همچنین افزایش جریان می‌تواند افت ولتاژ مسیر را افزایش دهد.

برای همین در یک پروژه ممکن است از نظر آمپراژ، یک کابل برای جریان مورد نظر کافی باشد؛ اما به دلیل طول زیاد مسیر، برای کنترل افت ولتاژ مجبور شویم سطح مقطع بزرگ‌تری انتخاب کنیم.

آیا فقط جریان مصرفی برای انتخاب کابل کافی است؟

خیر. جریان مصرفی یکی از مهم‌ترین پارامترهاست اما تنها معیار انتخاب کابل نیست.

برای انتخاب دقیق باید حداقل موارد زیر بررسی شوند:

چرا کابل با سطح مقطع بزرگ‌تر همیشه انتخاب بهتری نیست؟

افزایش سطح مقطع کابل معمولاً باعث کاهش مقاومت هادی و کاهش افت ولتاژ می‌شود، اما به معنی آن نیست که برای هر پروژه باید بزرگ‌ترین کابل ممکن انتخاب شود.

کابل با سطح مقطع بزرگ‌تر معمولاً قیمت و وزن بیشتری دارد و ممکن است به تجهیزات نصب، گلند، سرکابل و تابلوهای متناسب با آن نیاز داشته باشد. بنابراین هدف، انتخاب سطح مقطع مناسب و استاندارد متناسب با شرایط واقعی پروژه است، نه صرفاً انتخاب بزرگ‌ترین کابل.

تفاوت آمپراژ مجاز و جریان مصرفی

یکی از نکات مهم در انتخاب کابل، تفاوت بین جریان مصرفی و جریان مجاز کابل است.

جریان مصرفی مقدار جریانی است که مصرف‌کننده در شرایط کاری مشخص دریافت می‌کند؛ اما جریان مجاز کابل مقدار جریانی است که کابل با توجه به شرایط نصب و محدودیت‌های حرارتی می‌تواند به‌صورت ایمن تحمل کند.

بنابراین جریان مجاز کابل باید با جریان طراحی مدار مقایسه شود و شرایط نصب نیز در این مقایسه لحاظ گردد.

انتخاب کابل برای مسیرهای طولانی

در مسیرهای طولانی، انتخاب کابل اهمیت بیشتری پیدا می‌کند. حتی اگر سطح مقطع کابل از نظر آمپراژ مناسب باشد، ممکن است افت ولتاژ آن برای مصرف‌کننده قابل قبول نباشد.

برای چنین پروژه‌هایی معمولاً باید سه موضوع به‌صورت هم‌زمان بررسی شود:

1. جریان مجاز کابل
2. افت ولتاژ مسیر
3. شرایط حرارتی و روش نصب

پس از بررسی این سه مورد، می‌توان سطح مقطع مناسب را انتخاب کرد.

محاسبه سریع جریان؛ یک مثال ساده

فرض کنید یک مصرف‌کننده تک‌فاز با توان ۵۵۰۰ وات در ولتاژ ۲۲۰ ولت کار می‌کند و برای محاسبه اولیه ضریب توان را برابر یک در نظر بگیریم.

در نتیجه جریان تقریبی مصرف‌کننده ۲۵ آمپر خواهد بود. اما برای انتخاب کابل نهایی، باید طول مسیر، روش نصب، دمای محیط، افت ولتاژ و سایر شرایط نیز بررسی شوند.

چگونه از جدول انتخاب کابل استفاده کنیم؟

برای استفاده از جدول بالا ابتدا جریان مصرف‌کننده را محاسبه کنید. سپس طول مسیر بین منبع و مصرف‌کننده را مشخص کرده و مقدار جریان و مسافت را در جدول پیدا کنید.

در مرحله بعد می‌توانید گزینه‌های مربوط به کابل مسی و آلومینیومی را با یکدیگر مقایسه کنید. اگر مسیر طولانی باشد، توصیه می‌شود محاسبه افت ولتاژ نیز انجام شود و در صورت نیاز سطح مقطع کابل افزایش پیدا کند.

اشتباهات رایج در انتخاب سیم و کابل

• انتخاب کابل فقط بر اساس توان مصرف‌کننده
• نادیده گرفتن طول مسیر کابل
• محاسبه نکردن افت ولتاژ در مسیرهای طولانی
• استفاده از یک جدول آمپراژ بدون توجه به روش نصب
• بی‌توجهی به دمای محیط و تعداد کابل‌های مجاور
• استفاده از سطح مقطع یکسان برای کابل مسی و آلومینیومی بدون بررسی فنی
• انتخاب کابل موتور بر اساس جریان نامی بدون توجه به شرایط راه‌اندازی
• انتخاب کابل صرفاً بر اساس قیمت و بدون توجه به مشخصات فنی

سؤالات متداول درباره محاسبه جریان و انتخاب کابل

جمع‌بندی

برای انتخاب سیم و کابل مناسب، ابتدا جریان مصرفی را محاسبه کنید و سپس طول مسیر، نوع سیستم برق و شرایط نصب را مشخص کنید. پس از آن باید ظرفیت جریان‌دهی کابل و افت ولتاژ بررسی شود تا سطح مقطع مناسب انتخاب گردد.

در انتخاب بین کابل مسی و آلومینیومی نیز باید علاوه بر قیمت، عواملی مانند رسانایی، وزن، سطح مقطع مورد نیاز، شرایط نصب و الزامات پروژه را در نظر گرفت.

به خاطر داشته باشید که آمپراژ کابل تنها یکی از معیارهای انتخاب کابل است. برای یک انتخاب مطمئن، جریان مجاز، افت ولتاژ و شرایط واقعی نصب باید هم‌زمان بررسی شوند.
