راه‌اندازی خط تولید سیم و کابل برق؛ راهنمای جامع خرید دستگاه، مواد اولیه و احداث کارخانه

بله. نسخه جامع را طوری توسعه دادم که علاوه بر نقشه راه، تک‌تک ماشین‌آلات اصلی، فرآیند تولید، مواد اولیه، طراحی کارخانه، آزمایشگاه، تأسیسات، ظرفیت‌سنجی، خرید ماشین‌آلات، خطاهای رایج و مسیر پیشنهادی برای سرمایه‌گذار تازه‌کار را پوشش دهد. همچنین بخش استانداردها را بر اساس منابع رسمی IEC به‌روز کردم؛ از جمله IEC 60228:2023 برای هادی‌ها، IEC 60502-1:2021 برای کابل‌های قدرت ۱ و ۳ کیلوولت و سری IEC 60811 برای روش‌های آزمون مواد عایق و روکش.

قبل از هر چیز؛ اگر هیچ چیزی از تولید سیم و کابل نمی‌دانید، از کجا شروع کنید؟

راه‌اندازی کارخانه تولید سیم و کابل فقط به خرید چند دستگاه و قرار دادن آن‌ها در یک سالن محدود نمی‌شود. تولید سیم و کابل یک زنجیره به‌هم‌پیوسته از فرآیندهای مهندسی، تولیدی و کنترل کیفیت است که از انتخاب هادی و مواد اولیه شروع می‌شود و تا کشش، آنیل، تاب، عایق‌کاری، روکش‌زنی، آزمون، بسته‌بندی و عرضه محصول ادامه پیدا می‌کند.

اگر تاکنون در این صنعت فعالیت نکرده‌اید، احتمالاً با اصطلاحاتی مانند دستگاه کشش، آنیل، استرندر، اکسترودر، کراس‌هد، جرقه‌سنج، کلاف‌کن، تاب کابل، فیلر، زره و آزمون مقاومت هادی روبه‌رو خواهید شد.

هدف این مقاله این است که این اصطلاحات را به زبان قابل فهم توضیح دهد و به شما نشان دهد که هر دستگاه در کدام قسمت فرآیند قرار می‌گیرد و چه زمانی به آن نیاز دارید.

بنابراین اگر فقط یک نکته از این مقاله به خاطر می‌سپارید، این نکته را به خاطر بسپارید:

۱. صنعت سیم و کابل دقیقاً چه محصولاتی را شامل می‌شود؟

وقتی از تولید سیم و کابل صحبت می‌کنیم، درباره یک محصول واحد صحبت نمی‌کنیم. سیم و کابل‌ها از نظر جنس هادی، تعداد رشته‌ها، سطح مقطع، نوع عایق، ولتاژ نامی، ساختمان، کاربرد و لایه‌های حفاظتی با یکدیگر تفاوت دارند.

۲. چرا نباید از همان ابتدا ده‌ها نوع سیم و کابل تولید کنید؟

گسترش بیش از حد سبد محصولات در ابتدای کار می‌تواند باعث افزایش تعداد قالب‌ها، مواد اولیه، ماشین‌آلات، ابزارها، فضای انبار، تغییرات خط، ضایعات و پیچیدگی کنترل کیفیت شود.

برای یک واحد تازه‌تأسیس، انتخاب یک گروه محصول مشخص معمولاً منطقی‌تر است.

برای مثال، می‌توان پروژه را با گروهی از سیم‌های افشان ساختمانی مانند ۱.۵، ۲.۵، ۴، ۶ و ۱۰ میلی‌متر مربع آغاز کرد و پس از تثبیت تولید، کنترل کیفیت و فروش، محصولات جدید را به سبد اضافه کرد.

۳. قبل از خرید دستگاه، این ۸ سؤال را پاسخ دهید

۴. استانداردها؛ قبل از ماشین‌آلات مشخصشان کنید

استاندارد باید در ابتدای پروژه مشخص شود. برای مثال، IEC 60228:2023 مشخصات هادی‌های کابل‌های عایق‌دار را پوشش می‌دهد و برای سطح مقطع‌های نامی از ۰.۵ تا ۳۵۰۰ میلی‌متر مربع، الزامات مربوط به تعداد و ابعاد مفتول‌ها و مقادیر مقاومت را ارائه می‌کند. این استاندارد هادی‌های مسی، آلومینیومی و آلیاژ آلومینیوم را در ساختارهای مختلف پوشش می‌دهد.

برای کابل‌های قدرت با عایق اکسترودشده نیز IEC 60502-1:2021 ساختار، ابعاد و الزامات آزمون کابل‌های قدرت برای ولتاژهای نامی ۱ و ۳ کیلوولت را مشخص می‌کند.

برای آزمون مواد عایق و روکش نیز سری استانداردهای IEC 60811 اهمیت دارد. برای نمونه، IEC 60811-201 روش اندازه‌گیری ضخامت عایق و IEC 60811-202 روش اندازه‌گیری ضخامت روکش غیرفلزی را مشخص می‌کنند. نسخه‌های تجمیعی این استانداردها در سال ۲۰۲۳ اصلاحات مربوطه را نیز دربر گرفته‌اند.

در پروژه واقعی باید علاوه بر استانداردهای بین‌المللی، استاندارد ملی محصول، الزامات قانونی، الزامات مراجع صدور مجوز و مشخصات بازار هدف نیز بررسی شوند.

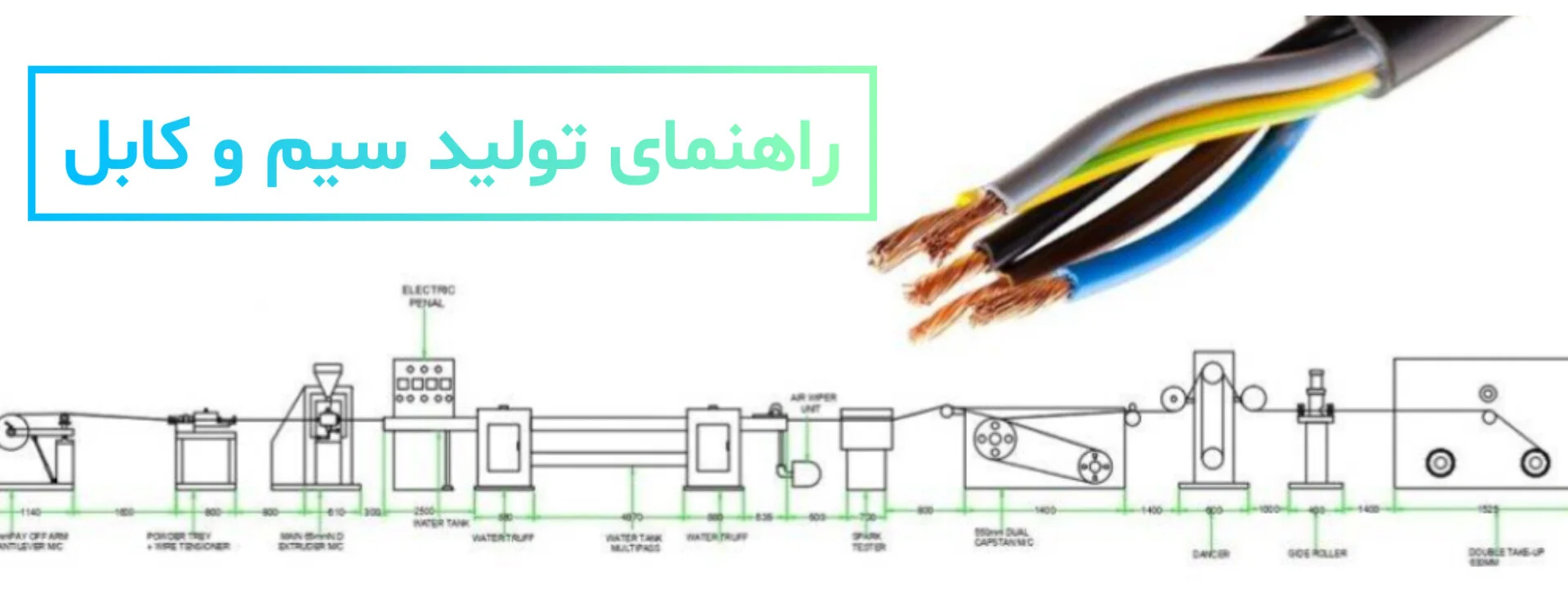

۵. نقشه کلی تولید سیم و کابل

فرآیند تولید به نوع محصول بستگی دارد، اما در بسیاری از خطوط می‌توان مسیر کلی زیر را مشاهده کرد:

همه کابل‌ها تمام این مراحل را ندارند. یک سیم ساختمانی ساده ممکن است فقط بخشی از این مسیر را طی کند، در حالی که یک کابل قدرت زره‌دار می‌تواند به مراحل بسیار بیشتری نیاز داشته باشد.

۶. مرحله اول؛ دریافت و کنترل مواد اولیه

تولید با روشن کردن اولین دستگاه شروع نمی‌شود. اولین مرحله واقعی تولید، کنترل مواد اولیه ورودی است.

مواد اولیه ممکن است شامل موارد زیر باشند:

• مفتول مسی
• مفتول آلومینیومی
• گرانول PVC
• مواد XLPE
• مواد PE
• ترکیبات LSZH یا HFFR در محصولات مربوطه
• مستربچ و مواد رنگی
• فیلر
• نوارهای مختلف
• مواد زره
• مواد بسته‌بندی

کنترل ورودی باعث می‌شود مواد نامناسب قبل از ورود به خط تولید شناسایی شوند.

۷. مفتول مس و آلومینیوم؛ نقطه شروع هادی

هادی یکی از مهم‌ترین اجزای سیم و کابل است و کیفیت آن مستقیماً روی مقاومت الکتریکی، انعطاف‌پذیری، وزن، قابلیت تولید و عملکرد نهایی محصول اثر می‌گذارد.

مفتول ورودی می‌تواند به‌صورت مستقیم برای برخی محصولات مورد استفاده قرار گیرد یا ابتدا وارد فرآیند کشش شود.

۸. دستگاه کشش مفتول چیست؟

دستگاه کشش یا Wire Drawing Machine برای کاهش قطر مفتول و رساندن آن به ابعاد موردنظر استفاده می‌شود.

دستگاه کشش چگونه کار می‌کند؟

مفتول از داخل قالب‌هایی عبور می‌کند که قطر عبور آن‌ها کمتر از قطر مفتول ورودی است. با عبور مرحله‌به‌مرحله از قالب‌ها، سطح مقطع کاهش پیدا می‌کند و طول مفتول افزایش می‌یابد.

مهم‌ترین اجزای دستگاه کشش

• قالب‌های کشش
• دیسک‌ها یا بلوک‌های کشش
• سیستم انتقال قدرت
• موتورها
• گیربکس یا سیستم انتقال مناسب
• سیستم روانکاری
• سیستم خنک‌کاری
• سیستم کنترل سرعت
• سیستم جمع‌آوری
• سیستم کنترل و مانیتورینگ

هنگام خرید دستگاه کشش به چه چیزهایی توجه کنیم؟

• جنس هادی قابل تولید
• قطر ورودی
• حداقل قطر خروجی
• تعداد پاس‌ها
• سرعت خط
• ظرفیت واقعی
• نوع قالب
• سیستم خنک‌کاری
• سیستم روانکاری
• کنترل کشش
• مصرف برق
• قطعات یدکی
• خدمات فنی

۹. دستگاه کشش راد مس چیست؟

در کارخانه‌های بزرگ‌تر، ممکن است فرآیند تولید هادی از مسی یا آلومینیومی راد آغاز شود. در این حالت، ماشین‌آلات کشش سنگین‌تر و خطوط مخصوصی برای تبدیل راد به مفتول‌های با قطرهای کوچک‌تر مورد استفاده قرار می‌گیرند.

این سطح از تولید با کارخانه‌ای که مفتول آماده خریداری می‌کند تفاوت اساسی دارد و سرمایه‌گذاری، فضای کارخانه، انرژی، تجهیزات و دانش فنی بیشتری نیاز دارد.

۱۰. آنیل چیست؟

فرآیند کشش باعث تغییر خواص مکانیکی فلز می‌شود. برای برخی هادی‌ها، به‌ویژه هادی‌های انعطاف‌پذیر، فرآیند آنیل برای رسیدن به خواص مکانیکی مناسب انجام می‌شود.

در طراحی و خرید سیستم آنیل باید جنس هادی، سرعت خط، ظرفیت، روش کنترل دما و هماهنگی آن با دستگاه کشش بررسی شود.

۱۱. دستگاه تاب هادی یا Strander چیست؟

یک هادی افشان یا چندمفتولی از تعداد مشخصی مفتول تشکیل می‌شود که با آرایش و گام مشخص به دور یکدیگر تابیده می‌شوند.

پارامترهای مهم تاب هادی

• تعداد مفتول
• قطر مفتول
• سطح مقطع نهایی
• گام تاب
• جهت تاب
• فشردگی هادی
• سرعت خط
• کشش مفتول‌ها
• مقاومت الکتریکی

انواع کلی تجهیزات تاب

بسته به ساختار محصول و ظرفیت، ماشین‌آلات تاب می‌توانند ساختارهای متفاوتی داشته باشند. انتخاب دستگاه باید بر اساس قطر هادی، تعداد مفتول‌ها، سرعت تولید و نوع محصول انجام شود.

۱۲. دستگاه تاب کابل چیست؟

پس از تولید و عایق‌کاری هادی‌های مجزا، در کابل‌های چندرشته لازم است مغزی‌ها در کنار یکدیگر قرار گرفته و با گام مشخص تابیده شوند.

در این مرحله ممکن است بسته به طراحی کابل از فیلر، نوار یا سایر لایه‌های میانی نیز استفاده شود.

۱۳. تفاوت تاب هادی با تاب کابل

۱۴. اکسترودر چیست؟

اکسترودر یکی از مهم‌ترین ماشین‌آلات صنعت سیم و کابل است و برای ایجاد عایق یا روکش پلیمری روی هادی یا کابل استفاده می‌شود.

اجزای اصلی اکسترودر

• قیف یا Hopper
• مارپیچ یا Screw
• سیلندر یا Barrel
• سیستم‌های گرمایش
• سیستم کنترل دما
• هد یا Crosshead
• قالب و دای
• سیستم خنک‌کاری
• کشنده
• جمع‌کن
• سیستم کنترل و مانیتورینگ

پارامترهای مهم در انتخاب اکسترودر

• نوع ماده پلیمری
• قطر هادی
• قطر نهایی کابل
• ضخامت عایق
• سرعت تولید
• ظرفیت اکستروژن
• قطر مارپیچ
• نسبت طول به قطر مارپیچ
• نوع هد
• نوع قالب
• سیستم کنترل دما
• دقت کنترل سرعت
• سیستم خنک‌کاری

۱۵. کراس‌هد یا Crosshead چیست؟

کراس‌هد بخشی از سیستم اکستروژن کابل است که ماده مذاب را به اطراف هادی هدایت می‌کند تا پوشش عایقی یا روکش با ضخامت و شکل مناسب روی محصول ایجاد شود.

طراحی کراس‌هد و قالب نقش مهمی در مرکز بودن عایق، یکنواختی ضخامت، کیفیت سطح و پایداری فرآیند دارد.

۱۶. قالب و Die چه اهمیتی دارد؟

قالب در تعیین شکل و ابعاد لایه پلیمری نقش اساسی دارد. انتخاب نادرست قالب می‌تواند باعث نوسان ضخامت، خارج از مرکز شدن عایق، مشکلات سطحی و افزایش ضایعات شود.

بنابراین قالب‌ها باید بر اساس قطر هادی، ضخامت عایق، قطر نهایی، نوع ماده و شرایط فرآیند انتخاب و تنظیم شوند.

۱۷. سیستم خنک‌کاری

پس از خروج محصول از هد اکستروژن، عایق یا روکش باید به شکل کنترل‌شده خنک شود.

سیستم خنک‌کاری معمولاً شامل مخزن یا مسیر آب، گردش آب، کنترل دما و تجهیزات جانبی است.

کیفیت آب و پایداری دمای فرآیند نیز می‌تواند بر کیفیت سطح و پایداری خط تأثیر داشته باشد.

۱۸. جرقه‌سنج یا Spark Tester

جرقه‌سنج برای کنترل پیوسته عایق در حین تولید استفاده می‌شود. این تجهیز می‌تواند عیوب عایقی مشخصی مانند سوراخ یا ناپیوستگی را در شرایط آزمون شناسایی کند.

جرقه‌سنج جایگزین آزمون‌های نهایی استاندارد نیست، بلکه یکی از ابزارهای کنترل حین فرآیند است.

۱۹. دستگاه چاپ کابل

در بسیاری از محصولات، مشخصات محصول باید روی عایق یا روکش درج شود. اطلاعات چاپی می‌تواند بسته به استاندارد و مشخصات محصول شامل نام تولیدکننده، مشخصات کابل، سطح مقطع، ولتاژ نامی و سایر اطلاعات موردنیاز باشد.

نوع چاپگر باید با سرعت خط، جنس سطح، قطر محصول و نوع جوهر سازگار باشد.

۲۰. دستگاه جمع‌کن و Take-up

محصول خروجی خط باید با کشش کنترل‌شده جمع‌آوری شود. جمع‌کن وظیفه دارد محصول را روی قرقره یا بسته مناسب قرار دهد.

کنترل نامناسب کشش می‌تواند باعث تغییر شکل، تاب ناخواسته یا آسیب محصول شود.

۲۱. دستگاه کلاف‌کن

سیم‌های ساختمانی و برخی کابل‌های سبک معمولاً به‌صورت کلاف عرضه می‌شوند. دستگاه کلاف‌کن برای ایجاد کلاف منظم با طول مشخص استفاده می‌شود.

در طراحی سیستم کلاف‌پیچی باید قطر محصول، طول بسته، سرعت خط و روش بسته‌بندی در نظر گرفته شود.

۲۲. دستگاه‌های نوارپیچ

در برخی کابل‌ها از نوارهای مختلف برای جداسازی، حفاظت، تثبیت یا ایجاد لایه‌های میانی استفاده می‌شود.

نوع دستگاه نوارپیچ بر اساس جنس، عرض و ضخامت نوار، قطر کابل، سرعت تولید و ساختار محصول انتخاب می‌شود.

۲۳. فیلر یا پرکننده در کابل چیست؟

در برخی کابل‌های چندرشته، فضای خالی میان مغزی‌ها با مواد مناسب پر می‌شود تا شکل کلی کابل منظم‌تر شود و ساختار موردنظر به دست آید.

انتخاب فیلر به نوع کابل، قطر مغزی‌ها، ساختار کابل، انعطاف‌پذیری و الزامات استاندارد بستگی دارد.

۲۴. دستگاه زره‌پیچ

کابل‌های زره‌دار دارای یک لایه حفاظتی فلزی هستند که می‌تواند به شکل‌های مختلفی ایجاد شود.

بسته به ساختار کابل ممکن است از نوار فولادی یا سیم‌های فلزی برای زره استفاده شود.

اگر محصول هدف کارخانه زره‌دار نباشد، خرید دستگاه زره‌پیچ در فاز اول پروژه معمولاً ضرورتی ندارد.

۲۵. خط تولید سیم افشان؛ یک مثال واقعی

این مثال نشان می‌دهد که برای تولید یک سیم افشان ساده، برخلاف تصور برخی افراد، فقط یک اکسترودر کافی نیست.

۲۶. خط تولید کابل ساختمانی چندرشته

بسته به ساختمان کابل ممکن است فیلر، نوار یا لایه‌های دیگر نیز به فرآیند اضافه شوند.

۲۷. خط تولید کابل قدرت

کابل‌های قدرت می‌توانند ساختار پیچیده‌تری داشته باشند. یک فرآیند نمونه می‌تواند شامل موارد زیر باشد:

استاندارد IEC 60502-1:2021 برای کابل‌های قدرت با عایق اکسترودشده در محدوده ۱ و ۳ کیلوولت الزامات ساخت، ابعاد و آزمون را مشخص می‌کند. 4

۲۸. مواد اولیه پلیمری؛ PVC، XLPE، PE و LSZH

انتخاب ماده عایق و روکش فقط یک انتخاب تجاری نیست؛ بلکه مستقیماً به طراحی محصول، ولتاژ، دمای کار، انعطاف‌پذیری، رفتار حرارتی، مقاومت مکانیکی و الزامات ایمنی مربوط می‌شود.

۲۹. کنترل کیفیت مواد پلیمری

مواد پلیمری باید بر اساس مشخصات فنی و الزامات محصول کنترل شوند. بسته به ماده و استاندارد می‌توان آزمون‌هایی مانند ضخامت، ابعاد، خواص مکانیکی، پیرسازی حرارتی، رفتار در دماهای مختلف و سایر آزمون‌های مربوطه را انجام داد.

سری IEC 60811 مجموعه‌ای از روش‌های آزمون مواد غیرفلزی کابل را پوشش می‌دهد؛ از جمله اندازه‌گیری ضخامت عایق و روکش و آزمون خواص مکانیکی ترکیبات عایق و روکش. 5

۳۰. آزمایشگاه کارخانه سیم و کابل

آزمایشگاه نباید آخرین چیزی باشد که پس از خرید ماشین‌آلات به فکر آن می‌افتید.

یک سیستم کنترل کیفیت مناسب باید سه مرحله را پوشش دهد:

۳۱. آزمایش‌های مربوط به هادی

بسته به محصول و استاندارد، کنترل هادی می‌تواند شامل موارد زیر باشد:

• اندازه‌گیری قطر مفتول
• اندازه‌گیری ابعاد هادی
• بررسی تعداد مفتول‌ها
• بررسی ساختار هادی
• اندازه‌گیری مقاومت الکتریکی
• کنترل خواص مکانیکی در صورت نیاز

IEC 60228:2023 الزامات مربوط به سطح مقطع‌های نامی، تعداد و ابعاد مفتول‌ها و مقاومت هادی را برای انواع مشخصی از هادی‌های کابل مشخص می‌کند.

۳۲. آزمایش‌های عایق و روکش

بسته به نوع محصول، آزمون‌های مختلفی ممکن است موردنیاز باشند.

• اندازه‌گیری ضخامت عایق
• اندازه‌گیری ضخامت روکش
• اندازه‌گیری ابعاد کلی
• آزمون مقاومت عایقی
• آزمون ولتاژ
• آزمون کشش و ازدیاد طول مواد
• آزمون پیرسازی حرارتی
• آزمون‌های دمای پایین در محصولات مربوطه
• آزمون‌های ویژه بر اساس نوع کابل

برای نمونه، IEC 60811-201 روش اندازه‌گیری ضخامت عایق و IEC 60811-202 روش اندازه‌گیری ضخامت روکش غیرفلزی را مشخص می‌کنند.

۳۳. آزمایش‌های مکانیکی مواد

خواص مکانیکی عایق و روکش نیز اهمیت زیادی دارند. IEC 60811-501 روش تعیین خواص مکانیکی ترکیبات عایق و روکش را پوشش می‌دهد و برای مواد ترموپلاستیک و کراس‌لینک‌شده کاربرد دارد.

۳۴. تجهیزات آزمایشگاه را چگونه انتخاب کنیم؟

فهرست تجهیزات آزمایشگاه باید از استاندارد محصول استخراج شود.

نباید ابتدا یک فهرست عمومی از تجهیزات آزمایشگاهی خریداری کنید و بعد ببینید چه آزمون‌هایی با آن‌ها انجام می‌شود.

۳۵. طراحی سالن تولید

جانمایی ماشین‌آلات باید بر اساس مسیر حرکت مواد و محصول انجام شود.

بهتر است جریان مواد تا حد امکان منطقی و یک‌طرفه باشد:

چنین طراحی‌ای می‌تواند از جابه‌جایی‌های غیرضروری و تداخل جریان مواد جلوگیری کند.

۳۶. بخش‌های موردنیاز کارخانه

• انبار مواد اولیه
• سالن کشش
• سالن تاب
• سالن اکستروژن
• سالن مونتاژ کابل
• بخش زره‌گذاری در صورت نیاز
• آزمایشگاه
• بخش بسته‌بندی
• انبار محصول
• واحد تعمیرات
• اتاق برق
• کمپرسورخانه
• تجهیزات خنک‌کاری
• فضای اداری و کنترل تولید

۳۷. برق موردنیاز کارخانه

ماشین‌آلات کشش، اکسترودر، تاب، خنک‌کاری، کمپرسور، تجهیزات جابه‌جایی و سایر سیستم‌های کارخانه همگی بخشی از بار الکتریکی مجموعه را تشکیل می‌دهند.

بنابراین نباید برق کارخانه را فقط بر اساس توان پلاک یک یا دو دستگاه محاسبه کرد.

در طراحی برق باید موارد زیر بررسی شوند:

• توان نصب‌شده ماشین‌آلات
• ضریب همزمانی
• مصرف واقعی
• توان موتورها
• سیستم‌های گرمایش اکسترودر
• چیلر و پمپ‌ها
• کمپرسور
• روشنایی
• آزمایشگاه
• تجهیزات جانبی

۳۸. سیستم خنک‌کاری و چیلر

در خطوط اکستروژن، خنک‌کاری مناسب برای تثبیت محصول اهمیت دارد. بسته به طراحی خط ممکن است از مخازن آب، پمپ، مبدل، چیلر و تجهیزات کنترل دما استفاده شود.

ظرفیت سیستم خنک‌کاری باید متناسب با ظرفیت واقعی خط و شرایط محیطی انتخاب شود.

۳۹. هوای فشرده

برخی تجهیزات خط تولید و سیستم‌های کنترلی به هوای فشرده نیاز دارند. کمپرسور باید بر اساس مجموع مصرف تجهیزات، فشار موردنیاز و الگوی مصرف انتخاب شود.

۴۰. جرثقیل و تجهیزات جابه‌جایی

در کارخانه‌های بزرگ‌تر، جابه‌جایی قرقره‌های سنگین، مواد اولیه و کابل‌های تولیدشده ممکن است به جرثقیل سقفی، لیفتراک و تجهیزات مخصوص حمل نیاز داشته باشد.

این تجهیزات باید در طراحی اولیه کارخانه لحاظ شوند، نه بعد از تکمیل سالن.

۴۱. ظرفیت واقعی تولید چگونه محاسبه می‌شود؟

ظرفیت اسمی دستگاه تنها یکی از عوامل تعیین‌کننده ظرفیت واقعی کارخانه است.

موارد زیر می‌توانند ظرفیت واقعی را کاهش دهند:

• توقف‌های تعمیراتی
• تعویض محصول
• تعویض قالب
• تنظیم خط
• توقف برای کنترل کیفیت
• ضایعات راه‌اندازی
• کمبود مواد اولیه
• توقف برق یا تأسیسات
• کمبود اپراتور

بنابراین در مطالعات اقتصادی باید بین «ظرفیت اسمی» و «ظرفیت قابل دستیابی» تفاوت قائل شد.

۴۲. سرمایه‌گذاری؛ قیمت ماشین‌آلات فقط بخشی از هزینه است

۴۳. سرمایه در گردش چرا اهمیت زیادی دارد؟

ممکن است یک کارخانه تمام ماشین‌آلات موردنیاز را خریداری کرده باشد اما به دلیل کمبود نقدینگی برای خرید مواد اولیه نتواند به‌طور مستمر تولید کند.

بنابراین سرمایه‌گذار باید علاوه بر هزینه ایجاد کارخانه، منابع لازم برای چند دوره خرید مواد اولیه و هزینه‌های جاری را نیز پیش‌بینی کند.

۴۴. خرید ماشین‌آلات نو یا دست دوم؟

دستگاه دست دوم می‌تواند در برخی پروژه‌ها هزینه سرمایه‌گذاری اولیه را کاهش دهد، اما قیمت پایین به‌تنهایی معیار مناسبی برای خرید نیست.

پیش از خرید دستگاه دست دوم باید موارد زیر بررسی شوند:

• سابقه کارکرد
• وضعیت موتور
• وضعیت گیربکس
• وضعیت مارپیچ و سیلندر
• وضعیت قالب‌ها
• سیستم برق
• PLC
• HMI
• اینورترها
• سیستم‌های اندازه‌گیری
• قطعات مصرفی
• امکان تأمین قطعات یدکی
• توان تولید واقعی
• امکان نصب مجدد

۴۵. هنگام خرید ماشین‌آلات چه مدارکی بگیرید؟

• مشخصات فنی کامل
• نقشه برق
• نقشه مکانیکی
• دفترچه راهنما
• فهرست قطعات یدکی
• لیست قطعات مصرفی
• برنامه نگهداری
• مشخصات PLC و HMI
• لیست تجهیزات برق
• گزارش تست کارخانه
• شرایط گارانتی
• شرایط خدمات پس از فروش
• برنامه نصب و راه‌اندازی
• برنامه آموزش اپراتور

۴۶. از فروشنده ماشین‌آلات چه سؤال‌هایی بپرسیم؟

۴۷. FAT و تست قبل از تحویل دستگاه

در پروژه‌های مهم، بهتر است قبل از تحویل نهایی ماشین‌آلات، عملکرد آن‌ها طبق مشخصات قراردادی بررسی شود.

برای دستگاه‌های کلیدی می‌توان مواردی مانند ظرفیت، سرعت، عملکرد سیستم کنترل، دقت اندازه‌گیری، کیفیت محصول و عملکرد تجهیزات ایمنی را مورد بررسی قرار داد.

۴۸. چرا خدمات پس از فروش اهمیت دارد؟

خط تولید سیم و کابل مجموعه‌ای از تجهیزات مکانیکی، برقی، کنترلی و حرارتی است. خرابی یک قطعه کوچک می‌تواند کل خط را متوقف کند.

بنابراین هنگام انتخاب ماشین‌آلات باید علاوه بر قیمت، به موارد زیر توجه شود:

• سرعت پاسخ‌گویی
• موجودی قطعات
• تخصص تعمیرکاران
• امکان پشتیبانی از راه دور
• تأمین قطعات مصرفی
• آموزش اپراتور

۴۹. راه‌اندازی آزمایشی

پس از نصب ماشین‌آلات نباید بلافاصله کارخانه را با حداکثر ظرفیت وارد تولید تجاری کرد.

راه‌اندازی بهتر است مرحله‌ای انجام شود:

1. بررسی عملکرد مکانیکی دستگاه
2. بررسی سیستم برق و کنترل
3. راه‌اندازی بدون بار در صورت امکان
4. تست با مواد اولیه
5. تولید نمونه
6. تنظیم پارامترها
7. انجام آزمون‌های کنترل کیفیت
8. رفع مشکلات
9. افزایش تدریجی سرعت
10. رسیدن به ظرفیت هدف

۵۰. چرا تولید آزمایشی مهم است؟

بسیاری از مشکلات واقعی خط تولید در زمان کار با محصول و مواد اولیه واقعی مشخص می‌شوند.

ممکن است دستگاه از نظر فنی سالم باشد اما ترکیب آن با قالب، مواد اولیه، سرعت، سیستم خنک‌کاری یا سایر تجهیزات خط به تنظیم نیاز داشته باشد.

تولید آزمایشی فرصت اصلاح این مشکلات را قبل از ورود به تولید انبوه فراهم می‌کند.

۵۱. ضایعات تولید را از ابتدا محاسبه کنید

هیچ خط تولیدی بدون ضایعات نیست. بخشی از ضایعات ممکن است هنگام راه‌اندازی، تعویض محصول، تنظیم دستگاه، تغییر رنگ، تعویض قالب یا بروز خطا ایجاد شود.

در محاسبات اقتصادی باید ضایعات واقعی خط اندازه‌گیری و در قیمت تمام‌شده لحاظ شود.

۵۲. نگهداری و تعمیرات ماشین‌آلات

نگهداری پیشگیرانه می‌تواند از توقف‌های ناگهانی جلوگیری کند.

برای هر دستگاه باید برنامه مشخصی برای موارد زیر وجود داشته باشد:

• روانکاری
• بازرسی قطعات
• تعویض قطعات مصرفی
• کنترل سیستم برق
• کنترل دما
• کنترل ارتعاش
• تمیزکاری
• کالیبراسیون تجهیزات اندازه‌گیری

۵۳. مدیریت قطعات یدکی

برای ماشین‌آلات حیاتی باید فهرستی از قطعات بحرانی تهیه شود.

قطعاتی که در صورت خرابی می‌توانند خط را متوقف کنند باید از ابتدا شناسایی و برای تأمین آن‌ها برنامه‌ریزی شود.

۵۴. نیروی انسانی موردنیاز

تعداد و تخصص نیروها به ظرفیت کارخانه و میزان اتوماسیون بستگی دارد، اما ممکن است بخش‌هایی مانند موارد زیر لازم باشند:

• مدیر تولید
• کارشناس فنی
• اپراتور کشش
• اپراتور تاب
• اپراتور اکسترودر
• اپراتور روکش
• تکنسین برق
• تکنسین مکانیک
• کارشناس کنترل کیفیت
• کارشناس آزمایشگاه
• انباردار
• نیروی بسته‌بندی
• مسئول برنامه‌ریزی تولید

۵۵. اگر خودتان تجربه تولید ندارید چه کار کنید؟

نداشتن تجربه قبلی به معنی غیرممکن بودن ورود به این صنعت نیست، اما نباید بدون مشاور و نیروی متخصص وارد پروژه شوید.

بهتر است در مرحله طراحی از افراد باتجربه در زمینه‌های زیر استفاده شود:

• طراحی فرآیند تولید
• انتخاب ماشین‌آلات
• طراحی کارخانه
• انتخاب مواد اولیه
• کنترل کیفیت
• راه‌اندازی خط
• محاسبات ظرفیت
• برآورد هزینه

۵۶. مسیر پیشنهادی برای سرمایه‌گذار تازه‌کار

برای یک سرمایه‌گذار تازه‌کار، بهتر است به جای شروع با یک کارخانه بسیار پیچیده، محصول و بازار مشخصی انتخاب شود و پروژه مرحله‌به‌مرحله توسعه پیدا کند.

۵۷. اشتباهات پرهزینه در راه‌اندازی کارخانه

اشتباه ۱: خرید دستگاه قبل از مشخص کردن محصول

این کار ممکن است باعث شود دستگاهی خریداری شود که برای محصولات اصلی پروژه مناسب نیست.

اشتباه ۲: انتخاب ظرفیت بیش از نیاز بازار

ظرفیت بزرگ بدون بازار فروش مناسب می‌تواند سرمایه زیادی را بلااستفاده نگه دارد.

اشتباه ۳: توجه فقط به قیمت خرید

هزینه انرژی، تعمیرات، قطعات، ضایعات و توقف خط نیز باید محاسبه شود.

اشتباه ۴: حذف یا کوچک‌کردن بیش از حد آزمایشگاه

کنترل کیفیت بخش اساسی تولید است و نباید قربانی کاهش هزینه اولیه شود.

اشتباه ۵: خرید دستگاه بدون خدمات فنی

تأمین قطعات و پشتیبانی فنی در طول عمر کارخانه اهمیت زیادی دارد.

اشتباه ۶: نداشتن نیروی متخصص

تنظیم خط و حل مشکلات تولید به تجربه عملی نیاز دارد.

اشتباه ۷: فراموش کردن سرمایه در گردش

خرید ماشین‌آلات پایان سرمایه‌گذاری نیست. کارخانه برای تولید مستمر به مواد اولیه و نقدینگی جاری نیاز دارد.

اشتباه ۸: طراحی نکردن مسیر مواد

جانمایی نامناسب باعث افزایش جابه‌جایی، زمان تولید و هزینه عملیاتی می‌شود.

اشتباه ۹: نادیده گرفتن تأسیسات

برق، آب، خنک‌کاری، هوای فشرده و تهویه باید همزمان با طراحی خط بررسی شوند.

اشتباه ۱۰: شروع تولید تجاری بدون تولید آزمایشی

ابتدا باید خط تنظیم شود و نمونه‌ها آزمون شوند.

۵۸. چک‌لیست کامل قبل از خرید اولین دستگاه

۵۹. نقشه راه ۱۲ مرحله‌ای راه‌اندازی خط تولید

۶۰. اگر امروز هیچ اطلاعاتی ندارید، دقیقاً از کجا شروع کنید؟

اگر امروز سرمایه‌گذار یک پروژه تولید سیم و کابل هستید و هیچ تجربه‌ای در این صنعت ندارید، اولین کار شما نباید خرید دستگاه باشد.

یک محصول مشخص را انتخاب کنید.

سپس:

1. سطح مقطع‌های موردنظر را تعیین کنید.
2. بازار هدف را بررسی کنید.
3. استاندارد محصول را مشخص کنید.
4. ظرفیت تولید را تعیین کنید.
5. فرآیند تولید را ترسیم کنید.
6. مواد اولیه را مشخص کنید.
7. ماشین‌آلات هر مرحله را تعیین کنید.
8. آزمایش‌های لازم را استخراج کنید.
9. تجهیزات آزمایشگاه را مشخص کنید.
10. فضای کارخانه را طراحی کنید.
11. مصرف برق و تأسیسات را محاسبه کنید.
12. از چند سازنده ماشین‌آلات استعلام بگیرید.
13. پیشنهادهای فنی را با یک متخصص مستقل بررسی کنید.
14. خط را نصب و راه‌اندازی آزمایشی کنید.
15. نمونه‌ها را آزمون کنید.
16. پس از تأیید کیفیت، تولید تجاری را آغاز کنید.

۶۱. مهم‌ترین نکته اقتصادی پروژه

سودآوری کارخانه فقط از تفاوت قیمت خرید مواد اولیه و قیمت فروش محصول به دست نمی‌آید. باید کل هزینه تولید محاسبه شود.

هزینه واقعی می‌تواند شامل موارد زیر باشد:

• فلز هادی
• مواد عایق و روکش
• ضایعات
• برق
• آب و خنک‌کاری
• نیروی انسانی
• تعمیرات
• قطعات مصرفی
• بسته‌بندی
• حمل‌ونقل
• استهلاک ماشین‌آلات
• هزینه مالی
• هزینه انبار

۶۲. تولیدکننده موفق فقط دستگاه خوب ندارد

یک کارخانه موفق باید همزمان در چند حوزه عملکرد مناسبی داشته باشد:

۶۳. جمع‌بندی نهایی

راه‌اندازی خط تولید سیم و کابل یک پروژه چندمرحله‌ای است و نمی‌توان آن را فقط با خرید چند دستگاه خلاصه کرد.

اگر قصد ورود به این صنعت را دارید، مسیر صحیح از انتخاب محصول و شناخت بازار آغاز می‌شود. پس از آن باید استاندارد محصول مشخص شود، ظرفیت تولید تعیین گردد و فرآیند تولید طراحی شود.

سپس می‌توان ماشین‌آلات موردنیاز مانند دستگاه کشش، سیستم آنیل، دستگاه تاب، اکسترودر، کراس‌هد، سیستم خنک‌کاری، جرقه‌سنج، دستگاه تاب کابل، تجهیزات نوارپیچی، زره‌پیچ، چاپگر و سیستم‌های جمع‌آوری و بسته‌بندی را بر اساس نیاز واقعی پروژه انتخاب کرد.

در کنار خط تولید نیز باید آزمایشگاه، تأسیسات، برق، آب، خنک‌کاری، هوای فشرده، انبار، نیروی انسانی، قطعات یدکی و سرمایه در گردش پیش‌بینی شوند.

هرچه محصول، استاندارد، ظرفیت و فرآیند تولید دقیق‌تر مشخص شوند، انتخاب ماشین‌آلات نیز دقیق‌تر و ریسک سرمایه‌گذاری کمتر خواهد شد.

سؤالات متداول راه‌اندازی کارخانه سیم و کابل

برای راه‌اندازی کارخانه تولید سیم و کابل از کجا شروع کنیم؟

ابتدا محصول، بازار هدف، استاندارد و ظرفیت تولید را مشخص کنید. سپس فرآیند تولید طراحی و بر اساس آن ماشین‌آلات انتخاب شوند.

آیا برای تولید همه سیم و کابل‌ها یک خط تولید کافی است؟

خیر. نوع هادی، سطح مقطع، تعداد رشته‌ها، نوع عایق، ولتاژ، ساختمان کابل، وجود شیلد یا زره و ظرفیت تولید می‌توانند تجهیزات موردنیاز را تغییر دهند.

مهم‌ترین دستگاه خط تولید سیم و کابل کدام است؟

نمی‌توان یک دستگاه را برای همه کارخانه‌ها به‌عنوان مهم‌ترین دستگاه معرفی کرد. دستگاه کشش، تاب، اکسترودر، سیستم‌های جمع‌آوری و تجهیزات کنترل کیفیت هرکدام در بخش خاصی از فرآیند اهمیت دارند.

آیا می‌توان دستگاه دست دوم خرید؟

بله، در برخی پروژه‌ها امکان استفاده از دستگاه دست دوم وجود دارد؛ اما وضعیت فنی، ظرفیت واقعی، قطعات یدکی، سیستم کنترل و خدمات تعمیراتی باید پیش از خرید بررسی شود.

آیا آزمایشگاه برای کارخانه سیم و کابل ضروری است؟

کنترل کیفیت بخش جدایی‌ناپذیر تولید است. تجهیزات آزمایشگاه باید بر اساس استاندارد و آزمون‌های موردنیاز محصول انتخاب شوند.

آیا می‌توان ابتدا دستگاه خرید و بعد محصول را انتخاب کرد؟

این روش پرریسک است. ماشین‌آلات باید بر اساس محصول، استاندارد، ظرفیت و فرآیند تولید انتخاب شوند.

برای شروع بهتر است سیم تولید کنیم یا کابل؟

پاسخ به بازار، سرمایه، ظرفیت و دانش فنی بستگی دارد. برخی محصولات سیم ساختمانی فرآیند ساده‌تری دارند، در حالی که کابل‌های قدرت و محصولات تخصصی به تجهیزات و کنترل فرآیند پیچیده‌تری نیاز دارند.

آیا قیمت ماشین‌آلات مهم‌ترین بخش سرمایه‌گذاری است؟

خیر. هزینه ساختمان، تأسیسات، آزمایشگاه، نصب، آموزش، مواد اولیه، قطعات یدکی و سرمایه در گردش نیز باید در محاسبات لحاظ شوند.

آیا بدون تجربه قبلی می‌توان وارد صنعت سیم و کابل شد؟

ورود بدون تجربه قبلی امکان‌پذیر است، اما بهتر است طراحی پروژه، انتخاب ماشین‌آلات، راه‌اندازی و کنترل کیفیت با کمک افراد متخصص انجام شود.

استاندارد IEC 60228 چه موضوعی را پوشش می‌دهد؟

IEC 60228:2023 الزامات مربوط به هادی‌های کابل‌های عایق‌دار از جمله سطح مقطع‌های نامی، تعداد و اندازه مفتول‌ها و مقاومت هادی را برای انواع مشخصی از هادی‌های مسی، آلومینیومی و آلیاژ آلومینیوم پوشش می‌دهد.

استاندارد IEC 60502-1 برای چه کابل‌هایی کاربرد دارد؟

IEC 60502-1:2021 ساخت، ابعاد و الزامات آزمون کابل‌های قدرت با عایق اکسترودشده برای ولتاژهای نامی ۱ و ۳ کیلوولت را مشخص می‌کند.

IEC 60811 چه کاربردی در صنعت کابل دارد؟

سری IEC 60811 روش‌های آزمون مواد غیرفلزی مورد استفاده در کابل‌ها را پوشش می‌دهد؛ از جمله روش‌های اندازه‌گیری ضخامت عایق و روکش و آزمون خواص مکانیکی ترکیبات عایق و روکش.
